熱電偶隔離式安全柵型號
◆ SWP7081-EX-1(一進一出)
◆ SWP7081-EX(一進二出)
熱電偶隔離式安全柵技術性能
◆ 精度：0.2%
◆ 通道數
①一進一出熱電偶隔離式安全柵型號：SWP7081-EX-1
②一進二出熱電偶隔離式安全柵型號：SWP7081-EX
◆ 防爆標記：[Exia]ⅡC
◆ 熱電偶隔離式安全柵適應場所：安裝在安全場所可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
◆ 電源：20-36VDC
◆ 危險區信號輸入類型：6種熱電偶信號(SWP7081-EX安全柵偶的分度號不可以切換)
◆ 安全區輸出：SWP7081-EX-1為全隔離1路4-20mA/1-5V(SWP7081-EX安全柵偶的輸出信號類型不可以切換)；SWP7081-EX為全隔離2路4-20mA/1-5V(SWP7081-EX安全柵偶的輸出信號類型不可以切換)
◆ 負載電阻：0-800Ω(4-20mA)；≥10kΩ(1-5V)
◆ 電源保護：電源反向保護
◆ 溫度漂移：0.01%FS/℃
◆ 儀表結構：ABS塑殼結構
◆ 重量：約150g
◆ 功耗：≤2.3W
◆ 質保：18個月
昌暉儀表已推出了0.1%精度、熱電偶輸入信號類型可切換、量程可設置、質保3年的高性能低功耗熱電偶隔離式安全柵YR9031A-EX，用戶以SWP7081-EX價格即可升級為高性能安全柵YR9031A-EX，選型時請注意！！
SWP7081-EX隔離式安全柵使用環境
◆ 周圍環境中不得有強烈震動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質。
◆ 連續工作溫度：-20~60℃
◆ 相對濕度：溫度-40~80℃；相對濕度10-90%RH
SWP7081-EX隔離式安全柵防爆認證參數
◆ SWP7081-EX的9和10端子間：U0=5V，I0=100mA，P)=125mW，Um=250V
ⅡC：C0=10μF，L0=0.6mH
ⅡB：C0=30μF，L0=1.8mH
ⅡA：C0=80μF，L0=4.8mH
◆ 安全隔離：本安側與非本安測隔離電壓250VAC
◆ 絕緣強度：非本安側-本安側≥2500VAC；電源-非本安側≥500VAC
◆ 絕緣電阻：非本安側-本安側≥100MΩ；電源-非本安側≥100MΩ
熱電偶隔離式安全柵SWP-7081-EX選型表
SWP7081-EX-①-②/③/④-量程
①代碼 輸出通道數
1 1路輸出(一入一出)
省略 2路輸出(一入二出)
②代碼 輸入熱電偶信號類型
B B分度號熱電偶信號輸入，安全柵量程可在500-1820℃范圍內定制
S S分度號熱電偶信號輸入，安全柵量程可在-50-1769℃范圍內定制
K K分度號熱電偶信號輸入，安全柵量程可在-50-372℃范圍內定制
E E分度號熱電偶信號輸入，安全柵量程可在-50-1000℃范圍內定制
T T分度號熱電偶信號輸入，安全柵量程可在-200-320℃范圍內定制
J J分度號熱電偶信號輸入，安全柵量程可在-50-1200℃范圍內定制
W WRe(3-25)分度號熱電偶信號輸入，量程可在0-2300℃范圍內定制
③代碼 OUT1輸出類型
I 通道1為4-20mA輸出
V 通道1為1-5V輸出
④代碼 OUT2輸出類型
省略 通道2無輸出
I 通道2為4-20mA輸出
V 通道2為1-5V輸出

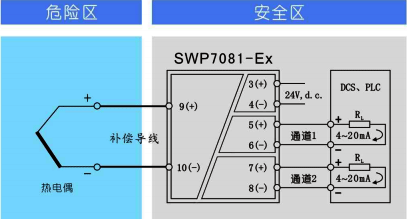

熱電偶隔離式安全柵SWP7081-EX接線圖
