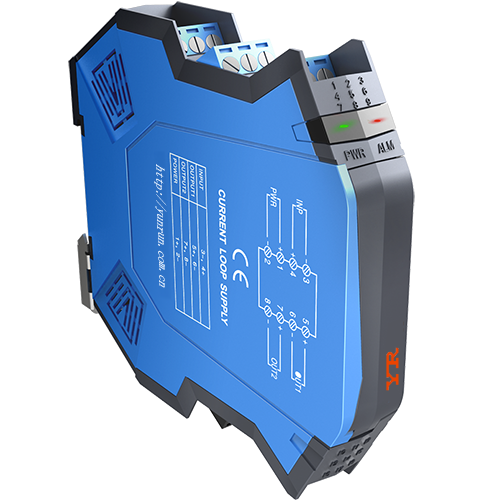

操作端隔離安全柵訂貨型號
YR9130-EX-N
一入一出(1路4-20mA輸入，1路4-20mA輸出，DC24V供電)
YR9132-EX-N
二入二出(2路4-20mA輸入，2路4-20mA輸出，DC24V供電)
YR9130-EX-LP
一入一出(1路4-20mA輸入，1路4-20mA輸出，帶輸入浪涌保護，DC24V供電)
YR9132-EX-LP
二入二出(2路4-20mA輸入，2路4-20mA輸出，帶輸入浪涌保護，DC24V供電)
HART操作端隔離安全柵訂貨型號
YR9130-EX-N-HART
一入一出(1路4-20mA輸入，1路4-20mA輸出，帶HART通訊，DC24V供電)
YR9130-EX-LP-HART
一入一出(1路4-20mA輸入，1路4-20mA輸出，帶HART通訊，帶輸入浪涌保護，DC24V供電)
特別說明：HART操作端隔離安全柵適用于智能HART閥門定位器、電/氣轉換器，從安全側把4-20mA電流信號傳輸?shù)轿ｋU(xiǎn)側，驅動現場的執行機構工作。同時HART數字信號在安全側和危險側之間雙向通訊，可以用HART手操器在安全側和危險側對HART閥門定位器、電/氣轉換器進行操作。但必須要注意：在危險區和安全區不能同時使用HHC(HART手操器)；在危險區使用的HHC(HART手操器)必須經過防爆認證。
操作端隔離安全柵技術指標
◆適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于閥門定位器、電/氣轉換器
◆操作端隔離安全柵精度：0.1%F.S
◆工作電源：20V-35VDC
◆功耗：一進一出約1W；二進二出約2W
◆輸入信號范圍：4-20mA
◆輸出信號范圍：4-20mA
◆允許輸出負載能力：0-650Ω
◆浪涌保護：浪涌保護功能為選件，型號最后有LP標識；最高連續工作電壓30VDC(線對地、線對線)；額定放電電流In:5kA(線對地、線對線)；最大放電電流Imax:10kA(線對地)
◆絕緣強度：本安端/非本安端間2500VAC/1分鐘；非本安端間1000VAC/1分鐘
◆溫度漂移：0.01%F.S/℃
◆工作溫度：-20℃～+60℃
◆相對濕度：35%～85%RH
◆貯存溫度：-40℃～+80℃
◆外形尺寸：厚16.5×寬106×高112mm
◆產品結構：操作端隔離安全柵為35mm導軌卡裝式，ABS外殼材料，插拔式端子
◆整機重量：150g
◆產品特點：操作端隔離安全柵接閥門定位器、電/氣轉換器，寬范圍供電，符合EMC標準
◆安裝場所：操作端隔離安全柵安裝環境周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
◆質保：36個月
操作端隔離安全柵防爆認證參數
認證單位：國家防爆電氣產品質量監督檢驗中心
防爆標志：[Exia Ga]ⅡC
認證參數 ：YR9130-EX型一進一出端子(7-8) 、YR9132-EX型二進二出端子(7-8、4-5)：Um=250VAC/DC，UO=28VDC，IO=93mA，PO=0.65W，CO=0.05uF，LO=2.4mH。
操作端隔離安全柵接線圖
①YR9130-EX一入一出操作端隔離安全柵接線圖
②YR9130-EX-N-HART一入二出HART操作端隔離安全柵接線圖
注意：在危險區和安全區不能同時使用HHC(HART手操器)；在危險區使用的HHC(HART手操器)必須經過防爆認證。

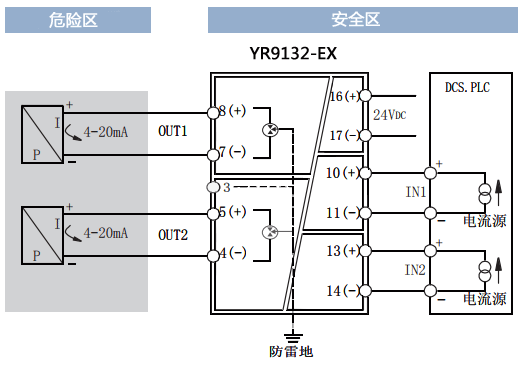

③YR9132-EX二入二出操作端隔離安全柵接線圖
