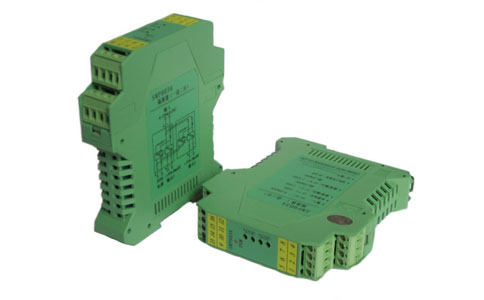

SWP9068信號隔離器（一入一出）功能為將一路1-5VDC輸入信號經運算、干擾抑制、提高“輸入-輸出-電源”之間的電氣隔離性能等處理后轉換成與輸入信號對應的一路隔離1-5V或4-20mA直流信號輸出，供給指示、記錄儀、PLC、DCS系統，廣泛應用于油田、石化、制造、電力、冶金等行業的重大工程中。

SWP9068信號隔離器特點
1、隔離器帶電源指示燈
2、隔離器帶輸出信號零點和滿度調整
3、極高的穩定性，確保準確度多年不變。
4、小型化卡裝式DIN導軌結構設計，可多臺安裝，不適合高密度幾百臺在一起安裝。
5、“電源-輸入-輸出”三者間采用高效磁隔離技術隔離，對高、低頻干擾能進行有效的抑制，在強輻射環境中亦能可靠應用。
6、信號隔離器使用進口名牌電子元器件，采用SMT工藝生產，使產品長期運行可靠性、穩定性和精確度更勝一籌。



SWP9068信號隔離器技術指標
輸入信號：一路1-5VDC
輸出信號：一路1-5V或4-20mA（儀表內部輸出端可轉換1-5V/4-20mA）
電源：DC24V±10% 如需要AC220V供電，請與昌暉儀表協議供貨，電話：0871-65127691）
精度：±0.5%F.S
線性：±0.1%F.S
負載電阻：250-750Ω
溫度系數：＜100ppm/℃
響應時間：＜0.1S（0-9%）
絕緣強度：輸入、輸出和電源之間，AC1500V/1分鐘
絕緣電阻：輸入、輸出和電源之間，100MΩ（DC500V）
消耗功率：1.5W（一路）
工作溫度：0-40℃，＜95%RH

電壓輸入信號隔離器（一入一出）型號：SWP9068(本型號產品已經停產，技術升級替代信號隔離器型號為YR9034A）

SWP9068使用與維修
1、SWP9068信號隔離器的輸出信號出廠時為4-20mA，如用戶需要1-5V時，可打開機殼，將小型撥動開關（K1、K2、K4接通，K3斷開）即可；（K1、K3接通，K2、K4斷開）為4-20mADC。  
2、SWP9068信號隔離器使用前需經校驗，確信儀表正常后，方可投入系統應用。注意輸出為1-5VDC時內阻≥250KΩ，4-20mADC時內阻為250-750Ω。
3、SWP9068信號隔離器在正常應用時，無需特殊維修工作，只需定期檢查。
4、SWP9068信號隔離器工作不正常時，要對儀表進維修。維修時只需檢查：供電電壓端是否為24VDC，隔離器電源電壓是否為18.5-28.5VDC，輸出4-20mA和1-5V的轉換開關是否撥對等，否則請寄回昌暉儀表制造有限公司修理。

SWP9068接線端子拆卸示意圖
