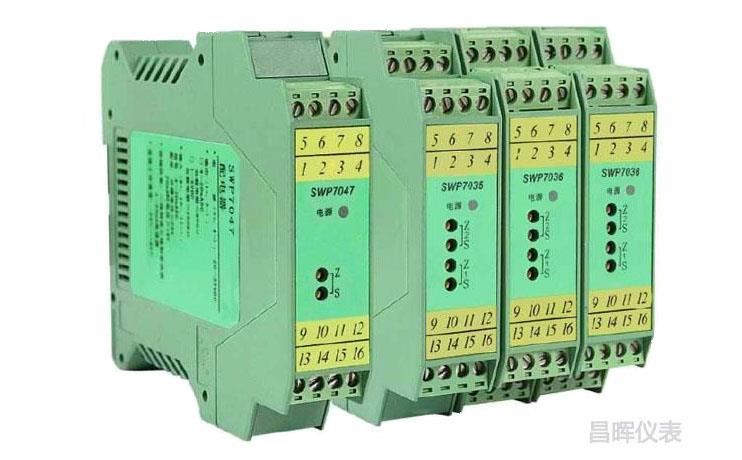

SWP7047為一入一出電流輸入配電器，SWP7047給1臺兩線制或三線制變送器提供電源，同時將變送器產生的4-20mA信號隔離轉換為1路4-20mA或1-5V信號輸出。
SWP7047主要技術指標
|
電流輸入配電器 |
型號：SWP7047 |
工廠主推型號：YR9034A-0-GNNN-N |
|
輸入 |
|
|
|
輸入電流 |
1路4-20mA |
1路4-20mA |
|
配電電流/電壓 |
≥16V/20mA |
24V/最大驅動電流30mA |
|
適用現場設備 |
兩線制和三線制變送器、電流源 |
兩線制、三線制和四線制變送器、電流源 |
|
輸出 |
|
|
|
輸出電流 |
1路4-20mA(標準出廠配置) |
1路4-20mA(標準出廠配置) |
|
|
|
1路0-10mA(定制供貨) |
|
|
|
1路0-20mA(定制供貨) |
|
負載電阻 |
≤800Ω |
250-750Ω |
|
輸出電壓 |
1-5V |
1-5V |
|
負載電阻 |
＜10Ω |
＜10Ω |
|
輸出負載 |
≥10kΩ |
≥10kΩ |
|
通用參數 |
|
|
|
精度 |
0.2%FS |
＜0.1%FS |
|
供電電壓 |
20-35VDC（標準出廠配置） |
DC24V±10% |
|
|
AC220V（用戶可定制交流220V供電） |
無AC220V供電產品 |
|
功耗 |
≤1.8W |
＜1W |
|
溫度漂移 |
0.01%FS/℃ |
＜50ppm/K的測量值/100Ω負載 |
|
電源保護 |
電源反向保護 |
電源反向保護 |
|
儀表結構 |
ABS塑殼結構 |
ABS塑殼結構 |
|
外形尺寸 |
(深×高×寬)115×100×23mm |
(深×高×寬)112×106×12.5mm |
|
浪涌保護 |
無 |
帶浪涌保護(選件，型號帶LP) |
|
集中供電 |
無 |
帶集中供電(選件) |
|
絕緣強度 |
輸入、輸出和電源之間，AC2000V/分鐘 |
輸入、輸出和電源之間，AC2500V/分鐘 |
|
|
輸入、輸出和電源之間三端隔離 |
輸入、輸出、電源和輸出與輸出四端隔離 |
|
相應時間 |
＜0.1S（0-90%） |
＜0.05S（0-90%） |
|
重量 |
約100克 |
約90克 |
|
使用環境 |
|
|
|
使用工況 |
周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不 含有對鉻、鎳、銀鍍層起腐蝕作用的介質 |
可用強烈振動、沖擊以及大電流、火花、粉塵等電磁感應場合，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質。可長期可靠 運行于各種惡劣環境中，與進口產品媲美 |
|
工作溫度 |
-20～+60℃ |
-25～+84℃ |
|
相對濕度 |
10%-90%RH |
＜90%RH |
|
貯存條件 |
溫度：-40～+80℃ |
溫度：-40～+80℃ |
|
|
濕度：10%-90%RH |
濕度：10%-90%RH |
|
質保期 |
|
|
|
質保期 |
18個月 |
36個月 |
昌暉儀表主推一入一出配電器型號為YR9034A-0-GNNN-N，其價格和功能與SWP7047一樣，請用戶對比訂購。
SWP7047 電流輸入配電器接線圖
香港昌暉SWP7047電流輸入配電器選型
|
SWP7047□/□ |
||
|
選型代碼 |
功能 |
說明 |
|
SWP7047 |
4-20mA輸入一入一出配電器 |
|
|
選型代碼 |
儀表供電 |
說明 |
|
省略 |
DC24V供電 |
標準出廠配置 |
|
-AC |
AC220V供電 |
用戶定制產品 |
|
選型代碼 |
儀表輸出 |
說明 |
|
I |
4-20mA輸出 |
標準出廠配置 |
|
V |
1-5V輸出 |
|
|
|
||
