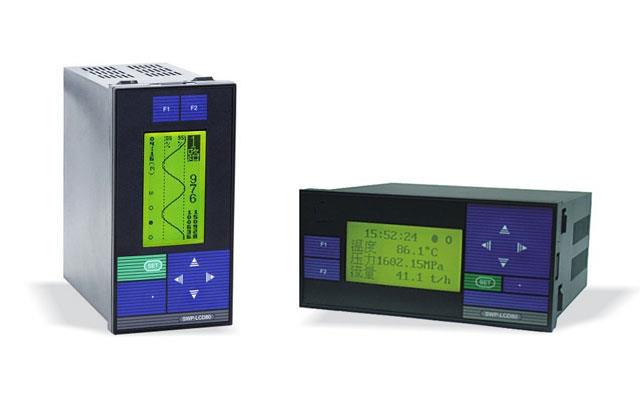

SWP-LCD-NLQ812熱量積算儀/SWP-LCD-NLQR812熱量積算記錄儀在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區，顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積僅80×160×140mm的殼體中集成了具有流量/熱能積算及可存儲最長達365天測量數據的多功能儀表。
SWP-LCD-NLQ812熱量積算儀/SWP-LCD-NLQR812熱量積算記錄儀在人機操作與觀察界面上都對傳統二次表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人“智能”的感受。SWP-LCD-NLQ熱量積算記錄儀可接3路被測信號，滿足熱量積算要求。
SWP-LCD-NLQ812熱量積算儀/SWP-LCD-NLQR812熱量積算記錄儀打印接口可直接與帶有 RS232串行口的打印機連接，完成定時打印，即時打印或報警打印。儀表的串行通訊接口還可與上位機進行數據傳輸，實現記錄數據的集中管理。
熱量積算儀主要特點
1、豐富的熱量積算軟件
■ 適配各種不同類型的流量、溫度、壓力傳感器
■ 可精確地對質量流量、體積流量、熱量等進行實時值測量與累積積算
■ 可自動完成小信號切除及熱量定量控制
■ 可完成熱量系數的自動演算與設置
2、強化管理的防盜及防掉電記錄功能
■ 可記錄儀表工作其間發生掉電的實時時間，掉電次數及掉電時間累計值，防止人為或意外掉電造成流量累計偏差
■ 可記錄用戶指定時刻的流量累積值供隨時抄錄登記，可記錄下非法輸入密碼的次數
3、多功能的顯示畫面
SWP-LCD 儀表的外形尺寸為80×160×140mm，配以40×70mm 帶背光的點陣式液晶圖型顯示板，可集中顯示中文菜單，測量數據，曲線圖表，數據涵義，工程單位，百分比棒圖，報警狀況等
4、便捷的操作界面
■ 快捷的中文菜單，提示用戶逐級完成參數設定
■ 明確的中文信息，標識顯示數據的工程涵義
■ 豐富的圖形畫面，提供需要顯示的參數組合
■ 輕觸式面板按鍵，方便用戶進行各種的操作
5、高容量的存儲空間
可選擇內置大容量存儲器滿足最長達365天的記錄數據存儲需求
6、快速的通訊速率
可選擇標準雙向串行通訊口，能以高達成19.2kpbs的速率與上位機或其它相關的設備進行信息交換。
7.靈活的附加功能
通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接口等
8、標準的外型尺寸
SWP-LCD-NLQ儀表的外形為80×160×140 mm(橫式)或160×80×140(豎式)，可方便的替換功能簡單的同類儀表，滿足控制系統的升級需要
熱量積算儀技術指標
輸入信號：
①模擬量輸入：Pt100、電壓(0-5V；1-5V)、電流(0-10mA；4-20mA)
②輸入：無源結點、TTL、OC門、OE門等，視用戶需求而定
輸出信號：
①模擬量輸出：電流(0-10mA/負載≤750Ω，4-20mA/負載≤500Ω) ；電壓(0-5V/負載≥250KΩ，1-5V/負載≥250KΩ)
②開關量輸出：繼電器觸點容量：AC220V/3A；DC24V/5A(阻性負載)；SCR 輸出:400V/0.5A；SSR 輸出:6-9V/0.05A
③饋電輸出：DC24V/30mA
精度：0.5%FS±1字
采樣周期：1秒
記錄間隔：1秒-4分鐘之間,分著1、2、4、6、15、30、60、120、240秒九檔可供選擇
存儲長度：1.5天(間隔1秒時)-365天(間隔4分鐘時)
掉電記錄：可記錄掉電次數≤79次；可記錄掉電時間累積值≤999999秒
測量范圍：-1999--999999 字
顯示方式：
①背光式大屏幕液晶圖形顯示板
②顯示內容可由漢字，西文，數字，過程曲線，光柱等組成
③通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更
④瞬時流量顯示：0-999999
⑤累積流量顯示：0-99999999.999
⑥瞬時熱量顯示：0-999999
⑦累積熱量顯示：0-99999999.999
⑧溫度補償顯示：-199999～999999
⑨壓力補償顯示：-199999～999999
報警方式：帶回差ON/OFF繼電器觸點輸出(AC220V/3A或DC24V/5A—— 阻性負載)
通訊輸出：RS232/RS485，波特率1200pbs-28.8kpbs (可設置)
參數設定：中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
保護方式：設定參數永久保存，記錄數據斷電保存，內置WATCHING DOG電路
使用環境：環境溫度0-50℃；相對濕度≤85%RH；避免強腐蝕性氣體
電源電壓：AC220V+10-15%、50-60Hz；AC85V-260V(開關電源)；DC24V±2V(開關電源)
功耗：≤5W
外形尺寸：80×160×140mm(豎式)；160×80×140mm(橫式)
開孔尺寸：76×152mm(豎式)；152×76mm(橫式)
安裝：標準卡入式
重量：約700g
|
SWP-LCD-NLQ812熱量積算記錄儀選型表 |
||
|
SWP-LCD-NLQ□-□□□-□□□-□□-□-□ |
||
|
選型代碼 |
儀表功能 |
說明 |
|
812 |
單路熱量積算儀 |
|
|
R812 |
單路熱量積算記錄儀 |
|
|
選型代碼 |
通信方式 |
|
|
0 |
無通信 |
標準出廠配置 |
|
2 |
RS232C（或帶打印接口） |
|
|
4 |
RS422通信 |
300bps-19.2kbps 儀表內部自由設定 |
|
8 |
RS485通信 |
300bps-19.2kbps 儀表內部自由設定 |
|
選型代碼 |
儀表變送輸出1（OUT1） |
說明 |
|
0 |
無變送輸出 |
標準出廠配置 |
|
2 |
4-20mA（RL≤600Ω） |
標準電流、電壓輸出可以切換 |
|
3 |
0-10mA（RL≤1.2KΩ） |
標準電流、電壓輸出可以切換 |
|
4 |
1-5V（RL≥250KΩ） |
標準電流、電壓輸出可以切換 |
|
5 |
0-5V（RL≥250KΩ） |
標準電流、電壓輸出可以切換 |
|
選型代碼 |
儀表變送輸出2（OUT2） |
說明 |
|
0 |
無變送輸出 |
標準出廠配置 |
|
2 |
4-20mA（RL≤600Ω） |
標準電流、電壓輸出可以切換 |
|
3 |
0-10mA（RL≤1.2KΩ） |
標準電流、電壓輸出可以切換 |
|
4 |
1-5V（RL≥250KΩ） |
標準電流、電壓輸出可以切換 |
|
5 |
0-5V（RL≥250KΩ） |
標準電流、電壓輸出可以切換 |
|
8 |
特殊規格 |
|
|
選型代碼 |
流量輸入類型 |
說明 |
| A | 4-20mA輸入 |
標準電流、電壓輸出可以切換 |
| B | 0-10mA輸入 |
標準電流、電壓輸出可以切換 |
| C | 1-5V輸入 |
標準電流、電壓輸出可以切換 |
| D | 0-5V輸入 |
標準電流、電壓輸出可以切換 |
| M | 0-20mA輸入 | |
| H | 4-20mA開方輸入 | |
| I | 0-10mA開方輸入 | |
| J | 1-5V開方輸入 | |
| K | 0-5V開方輸入 | |
| Q | 0-20mA開方輸入 | |
|
F |
頻率0-10kHz（或根據用戶要求），波形：矩形或正弦波，幅度：大于5V | |
|
選型代碼 |
入口溫度輸入類型 |
說明 |
| A | 4-20mA輸入 | |
| B | 0-10mA輸入 | |
| C | 1-5V輸入 | |
| D | 0-5V輸入 | |
| E | E分度號熱電偶輸入 | |
| G | Pt100鉑電阻輸入 | |
| K | K分度號熱電偶輸入 | |
| U | J分度號熱電偶輸入 | |
| V | Cu50銅電阻輸入 | |
| W | Pt100.1鉑電阻輸入 | |
| R | 用戶特定輸入 | |
| N | 無補償輸入 | |
|
選型代碼 |
出口溫度輸入類型 |
說明 |
| A | 4-20mA輸入 | |
| B | 0-10mA輸入 | |
| C | 1-5V輸入 | |
| D | 0-5V輸入 | |
| E | E分度號熱電偶輸入 | |
| G | Pt100鉑電阻輸入 | |
| K | K分度號熱電偶輸入 | |
| U | J分度號熱電偶輸入 | |
| V | Cu50銅電阻輸入 | |
| W | Pt100.1鉑電阻輸入 | |
| R | 用戶特定輸入 | |
| N | 無補償輸入 | |
|
選型代碼 |
第一報警方式 |
說明 |
|
N |
無報警 |
|
|
H |
上限報警 |
標準出廠配置 |
|
L |
下限報警 |
|
|
選型代碼 |
第二報警方 |
說明 |
|
N |
無報警 |
|
|
H |
上限報警 |
|
|
L |
下限報警 |
標準出廠配置 |
|
選型代碼 |
第三報警方 |
說明 |
|
N |
無報警 |
|
|
H |
上限報警 |
|
|
L |
下限報警 |
標準出廠配置 |
|
選型代碼 |
饋電輸出 |
說明 |
| N | 不帶饋電 | |
|
P |
1路DC24V饋電輸出 |
|
|
2P |
2路DC24V饋電輸出 |
|
|
選型代碼 |
儀表供電方式 |
說明 |
| 省略 | AC220V供電 | 標準出廠配置 |
|
W |
DC24V供電 |
|
|
T |
交流/直流85-265V供電 |
|
常用熱量積算儀型號
SWP-LCD-NLQ812-02-AGG-HL-2P SWP-LCD-NLQ812-02-FGG-HL-2P SWP-LCD-NLQ812-82-AGG-HL-2P
SWP-LCD-NLQ812-82-FGG-HL-2P SWP-LCD-NLQ812-01-AGG-HL-2P SWP-LCD-NLQ812-01-FGG-HL-2P
SWP-LCD-NLQ812-00-AGG-NN-2P SWP-LCD-NLQ812-00-FGG-NN-2P
常用熱量積算無紙記錄儀型號
SWP-LCD-NLQR812-02-AGG-HL-2P SWP-LCD-NLQR812-02-FGG-HL-2P SWP-LCD-NLQR812-82-AGG-HL-2P
SWP-LCD-NLQR812-82-FGG-HL-2P SWP-LCD-NLQR812-01-AGG-HL-2P SWP-LCD-NLQR812-01-FGG-HL-2P
SWP-LCD-NLQR812-00-AGG-NN-2P SWP-LCD-NLQR812-00-FGG-NN-2P

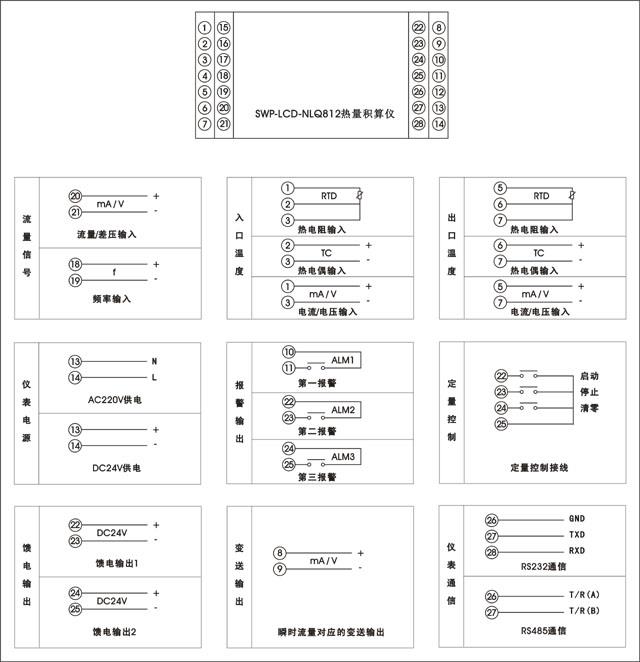

SWP-LCD-NLQ812熱量積算接線圖/SWP-LCD-NLQR812熱量積算記錄儀接線圖
