SWP-ST61ECT溫度變送器特點
◆高精度，穩定性好 ◆抑制溫漂 ◆智能HART通訊
◆操作提示 ◆自診斷功能 ◆過程參數清洗直觀
◆寬視角LCD顯示屏 ◆精度：0.2%
SWP-ST61ECT溫度變送器技術參數
◆輸出：4-20mA或二線制4-20mA+HART數字通訊輸出
◆供電電源：12V-45VDC
◆輸入信號：熱電偶或熱電阻
◆安裝方式：螺紋(標準配置)或法蘭(定制生產)

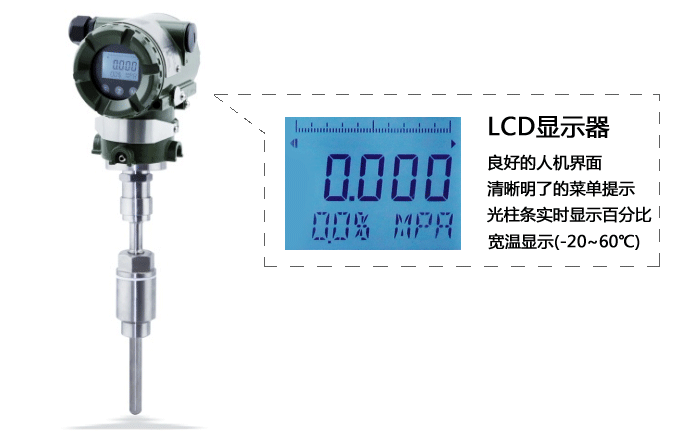

◆內置顯示器：LCD顯示數值、數位、單位和棒狀圖
◆自診斷功能：放大器故障、設置故障、環境溫度報警等
◆工作溫度：-40~85℃
◆SWP-ST61ECT溫度變送器銘牌內容
SWP-ST61ECT溫度變送器選型表
SWP-①②③④⑤⑥⑦-⑧(⑨-⑩℃)
①代碼 儀表功能
ST61ECT 溫度變送器
②代碼 輸入信號類型
** 詳見輸入信號類型表
③代碼 輸出方式
N 二線制4-20mA
S 二線制4-20mA+HART通訊
④代碼 連接方式和材質
R 外螺紋G1/2(不銹鋼1Cr18Ni9Ti)
G 外螺紋M20×1.5(不銹鋼1Cr18Ni9Ti)
M 外螺紋M20×2(不銹鋼1Cr18Ni9Ti)
T 定制生產
⑤代碼 顯示表頭
N 無顯示表頭
M3 液晶顯示
⑥代碼 防爆類型
d 隔爆型，防爆等級ExdⅡCT6
⑦代碼 傳感器保管
N 不帶溫度傳感器保護套管
B 溫度傳感器保護套管
⑧代碼 傳感器插入深度(單位：mm)
** 填寫數字
⑨代碼 溫度變送器量程下限
** 填寫數字
⑩代碼 溫度變送器量程上限
** 填寫數字
選型舉例
SWP-ST61ECT08NGM3dN-40(-40.0~120℃)
