計數器特點
◆ 6位LED數碼顯示，顯示范圍寬
◆ 具有A、B兩路計數輸入：①正弦波、方波、三角波；②磁性開關輸入、邏輯輸入、PNP輸入、NPN輸入、低頻輸入、高頻輸入
◆ 可帶兩路外部事輸入
◆ 計數頻率可達20kHz
◆ 具備“上下限報警”、“延時報警”、“報警延時復位”功能，帶LED報警燈指示
◆ 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
◆ 具備儀表按鍵清零功能
◆ 累加技術模式
◆ 有方向加減計數模式
◆ 斷電顯示記憶功能
◆ 具備儀表上電復位狀態設置功能
◆ 輸出、電源、通訊相互之間采用光電隔離技術
◆ 有160×80mm 、96×96mm和96×48mm三種外形尺寸及樣式供用戶選擇
◆ 面板輕觸式按鍵設置，參數設置斷電永久保存 計數

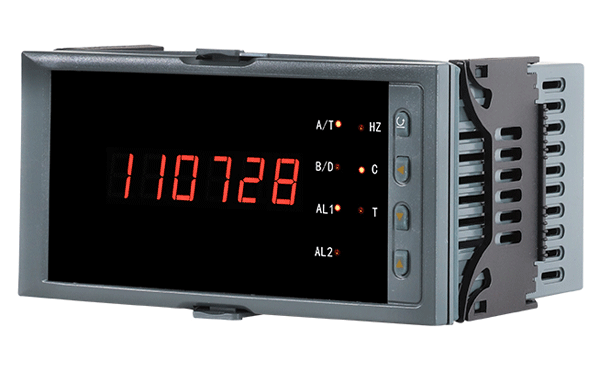

指示燈狀態指示
PV： 顯示測量值；在參數設定狀態下, 顯示參數符號和參數值
A/T：PV顯示A路時，指示燈亮
B/D：PV顯示B路時，指示燈亮
AL1：A路報警指示燈
AL2：B路報警指示燈
Hz：備用
C: 計數器指示燈亮
T: 備用
注：外形尺寸為96×48mm時，無Hz、C、T指示燈。
計數器接線圖
◆ 注:以上為全部參數儀表，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。例如:只有A路輸入，BCNT=0,則B路參數將不顯示。
計數器選型表
YR-GFTC①②-③④-⑤⑥-⑦⑧-⑨-⑩
①儀表外形尺寸
[9]：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[4]：96×48mm(開孔尺寸：92×45mm)
②控制作用
[03]：A路輸入計數器+1限報警
[23]：A/B路輸入計數器+2限報警
③計數器通訊方式
[0]：無通訊
[2]：RS232
[8]：RS485
④計數器的變送輸出
[0]：計數器無變送輸出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[6]：0-20mA (RL≤600Ω)
⑤A報警
[N]：無報警
[H]：A路報警
⑥A/B兩路報警
[N]：無報警(僅有A路輸入時必選項)
[L]：A/B兩路報警
⑦計數器外部事件輸入接口
[N]：無外部事件輸入
[Y1]：外部事件輸入1
[Y2]：外部事件輸入2
⑧計數器的外部清零輸入接口
[N]：無外部清零
[Y]：外部清零按鈕
⑨饋電輸出
[N]：無DC24V饋電輸出
[P]：DC24V饋電輸出
⑩計數器工作電源
[T]：交流/直流100-240V供電
[W]：DC24V供電
計數器選型舉例
