1、輸入規格
先用“真正的萬能輸入”來形容昌暉儀表生產的顯示控制儀輸入特性。昌暉有YR-GFC經濟型顯示控制儀和YR-GNC高性能顯示控制儀兩類，YR-GFC系列輸入類型為33種，YR-GNC系列輸入類型為39種，在其輸入規格欄里，列出了以下內容：
①熱電偶：K、S、R、E、J、T、B、N、WRe3- WRe25、WRe5-WRe26；
②F2輻射高溫計；
③熱電阻：Cu50、Cu53、Cu100、Pt100、BA1、BA2；
④電阻：線性電阻0-400Ω；遠傳電阻0-350Ω；遠傳電阻30-350Ω；
⑤線性電壓：0-20mV、0-40mV、 0-100mV、-20~20mV、-100~100mV、0-75mV、0-5V、1-5V、-5~5V、0-10V(不可切換)、0-600V(不可切換)、0-5V開方、1-5V開方；
⑥線性電流：0-10mA、0-20mA、4-20mA、0-10mA開方、4-20mA開方；
實際可提供的更多，還可以按照客戶需要定制特殊規格的輸入類型，這數十種輸入信號類型適應幾乎所有的特殊輸入要求。從上面列舉的輸入規格，可見昌暉顯示控制儀的輸入特性的的確確是萬能的，這就使設計選用非常簡單，用戶需要的備件數量也可大大減少。
2、輸出規格
顯示控制儀輸出規格涉及以下幾大類：模擬量輸出、開關量輸出、通信接口、電壓輸出。
①模擬量輸出
線性電流輸出：可定義0-10mA、0-20m、4-20mA。電流輸出采用光電隔離，顯示控制自帶隔離電源。顯示控制儀的模擬量輸出為變送輸出，即將所檢測的參數值轉換成4-20mA輸出，比如將該參數值傳送到DCS、PLC系統，這樣既有就地顯示， 又可將檢測參數信號隔離并遠傳到控制系統。
②開關量輸出
繼電器觸點開關量輸出(常開、阻性負載)：220VAC/2A，125VAC/0.5A或24VDC/2A、24VDC/0.5A。由于控制功能有兩位式控制，其對應輸出就是開關量輸出，昌暉顯示控制儀可提供用戶所需的各種電壓、電流等級的開關量輸出信號。
生產過程中某些參數要求上限、下限越限報警，通過帶報警功能的顯示控制儀就可以完成。但也有極少數重要參數既要求上限、下限越限報警，也要求上上限、下下限越限報警，即所謂四限報警。如像一些涉及大型設備停車連鎖的報警條件，有時要求上限、下限越限信號僅用于聲光報警，即所謂預報警，可由操作人員根據現場情況決定處置方式，而上上限、下下限越限時信號才進入聯鎖系統使設備停車。這樣的要求以往需要多臺報警顯示儀才能完成。現在用昌暉四限報警的顯示控制儀一臺就可以完成這一功能。
③通信接口
顯示控制儀支持RS232、RS485通信接口功能；RS485通信協議為MODBUS-RTU雙通信協議，帶通訊接口的顯示控制儀可與上位機通信，可作為智能分布式控制系統或PLC的下位機。
智能分布式控制系統是既能透過網絡實現集中操作與管理，又具有分散布置和高可靠性的開放式工業過程控制系統，“智能分布式”是指下位機即使受各種不可預知因素而脫離了上位機的指令和網絡，亦可保證現場工業現場的基本控制工作，避免發生意外或危險，解決了目前DCS系統不開放，下位機無法脫離上位機和網絡運行的缺點。
④電壓輸出
顯示控制儀的電壓輸出有12VDC、24VDC或按需要定制這三個規格，用于外部傳感器或低功率設備供電輸出。這個功能非常重要，它提供了相當于配電器的功能，可以為現場傳感器、變送器及其他低功率設備提供供電電源。最常用的是為各類溫度變送器、壓力變送器等提供二線制電源及信號連接。
3、電源
昌暉顯示控制儀可接受全球通用的電源等級100-240VAC、50-60Hz供電，也可由24VDC/AC安全電源供電。當顯示控制儀誤接380VAC電源或中線意外斷路而引起的儀表電源電壓突然升高時可提供至少10s(廠內試驗達到30min)的保護時間。
這里的交流電源實際上覆蓋了世界上最常用的兩個電源等級：H0VAC(包括120VAC).220VAC(包括230VAC，240VAC)，110VAC電源主要是北美和日本，歐洲、亞洲和其他地區主要為220VAC。而電源頻率50Hz、60Hz，可以由用戶選擇。至于24VDC/AC電源選項，主要看是否有現成的24VDC/AC電源以及是否希望電源線與信號線穿管時穿在同一根管道內甚至用同一根多芯電纜內。
4、外形尺寸

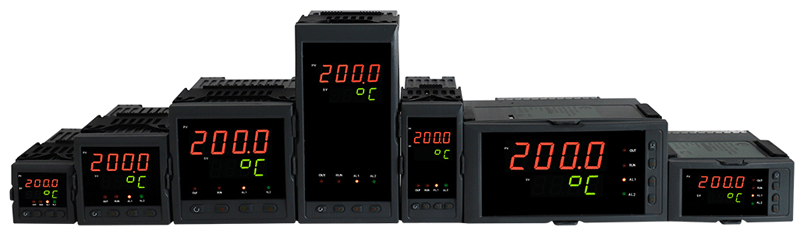

昌暉顯示控制儀為盤裝儀表。盤裝儀表面板有國產儀表通用尺寸和國外儀表通用尺寸，如國產儀表通用尺寸80×160mm或160×80mm，如國外儀表通用尺寸96×96mm、72×72mm、48×48mm、96×48mm、 48×96mm等。
盤裝儀表面板式有多種尺寸相差較大的外殼，用戶可根據需要選擇，通常空間足夠的條件下可選較大尺寸的顯示控制儀，在空間要求緊湊時，可選小尺寸顯示控制儀或單臺多通道顯示控制儀(常見的有2通道、4通道、8通道、16通道等)以滿足要求。在現場常常遇到由于增加測量參數顯示需要在現有儀表盤上新增顯示控制儀的情況，這時往往要在儀表盤上重新開孔，由于數字顯示控制儀有小外形尺寸(相當于常用外形尺寸的1/2或1/4)和多通道的產品，解決這類問題就比較容易了。
5、精度
顯示控制儀測量精度有0.2級、0.3級(僅經濟型顯示控制儀)兩個級別，高精度顯示控制儀一方面通過采用低溫漂高穩定性電路檢測外，還采用外接Cu50銅電阻作高精度熱電偶冷端補償技術，與儀表內部補償相比較，補償誤差可減少約±1℃。高精度顯示控制儀采用24位AD四位雙LED顯示，溫度顯示分辨力可達0.1℃。
大多數場合0.3級精度YR-GFC系列經濟型顯示控制儀或許就能滿足要求，當監測和控制精度要求特別高時，0.2級YR-GNC系列顯示控制儀提供了更高精度級別的測量。
6、溫漂
低成本顯示控制溫度漂移大的話題是避不開的，這是因為低溫漂系數器件成本高，滿足不了便宜顯示控制儀的成本控制要求，好儀表是造出來的就是這個道理。昌暉在YR-GNC和YR-GFC系列顯示儀表選材上更加重視，電子元器件均向國際知名廠商設立在中國大陸的一級代理采購，通常貼片電阻運用溫漂系數為50PPM/℃，精細電阻運用溫漂系數為25PPM/℃，整機溫漂≤50PPM/℃；整機采用高質量的器件不只可以包含輸入、輸出旌旗燈號的長時間不變性，而且將儀表因溫度轉變對精度的影響降到最低，使數字顯示控制儀在長期運用中精確無誤。

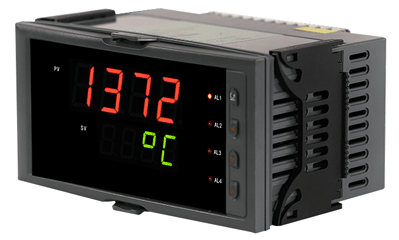

顯示控制儀技術先進，功能豐富，要想用好這些顯示控制儀，充分發揮它們的性能優勢，還需要加深對顯示控制儀性能的了解。本文根據作者對顯示控制儀性能的理解，介紹了顯示控制儀性能，然后著重分析了在實際應用中如何利用這些功能實現用戶生產現場的各種要求。您點擊這個顯示控制儀圖片即進入產品選型頁面。
